Crémaillère et pignon hélicoïdaux

La crémaillère et le pignon hélicoïdaux appartiennent au système d'entraînement à crémaillère à barre Guideway V qui comprend la barre de guidage en V, la crémaillère en v de guidage, le rouleau et le contact entre le rouleau et le rail de guidage est linéaire.
La crémaillère et pignon hélicoïdaux ont une vitesse élevée, un faible bruit et un positionnement précis...
Pour éviter la tolérance de pas cumulée due à n, nous utilisons des crémaillères CP dans les dents d'engrenage coudées. Tous les types de rails de guidage sont trempés par induction à HRC50-55.

Le système d'entraînement à crémaillère à barres Guideway V fait référence à des systèmes de guidage linéaire qui utilisent des rainures en forme de V pour obtenir un mouvement linéaire précis et stable, offrant une capacité de charge élevée-, un bon auto-alignement et une résistance à l'usure pour des applications telles que les machines-outils. Ces guides sont cruciaux dans la fabrication lourde-et de haute-précision, fournissant des chemins précis pour les outils ou les pièces avec un minimum de friction et d'écarts.

Comment fonctionne le système de guidage en V : ①Le cœur du système est une rainure en forme de V- qui interagit avec un bloc coulissant ou une cage correspondant.②Cette conception en V-offre une grande zone de contact, répartissant les charges uniformément et offrant un soutien solide pour les tâches d'usinage lourdes.③La forme en V-centre naturellement le bloc coulissant, minimisant les écarts causés par les forces d'usinage et améliorant la précision globale.④Friction et stabilité :fabriqué à partir de matériaux à haute résistance-, les guidages de type V-sont résistants à l'usure et maintiennent leur stabilité sur de longues périodes.

Principaux avantages du système de guidage V :

Vous trouverez ci-dessous les informations de vente pour les combinaisons de jeux de crémaillère et pignon hélicoïdaux et les brides excentriques. Nous assemblons et vendons des barres de guidage en V de type 15, de type 20, de type 25 et de type 35, une bride de montage, un essuie-glace et une unité de lubrification, une crémaillère de barres de guidage en V, un pignon.
Nous vendons également des pièces détachées, n'hésitez pas à nous contacter !
Hotline :+86 18944738967 E-mail :ruixinzidonghua@gmail.com ID DE LIGNE :@Miss Yu

Crémaillère et pignon hélicoïdaux-V

La crémaillère et le pignon hélicoïdaux conviennent au septième axe du robot et à la plate-forme mobile du robot, aux robots à portique, aux robots de poinçonnage multi-liés à des machines, aux robots de presse à poinçonner, aux robots d'estampage liés à plusieurs-machines, aux robots de poinçonnage liés, aux robots de manipulation de poinçons, aux robots montés sur rail-, aux structures télescopiques lisses, aux équipements de transport et aux équipements de travail du bois, etc.

Précision du système d'entraînement à crémaillère à crémaillère en V du système d'entraînement à crémaillère hélicoïdale avec guidage linéaire : la précision du système de guidage repose sur la qualité de base des éléments de guidage, de rouleau et d'entraînement. Les surfaces de guidage des guidages en acier au carbone sont durcies à 50-55HRC.

Rouleaux : les rouleaux sont des roulements à billes à contact oblique-à double rangée-avec un angle de pression de 25 degrés avec des joints RSR et une bague d'étanchéité. Les rouleaux sont fabriqués selon la classe de tolérance PN. Les rouleaux peuvent être fournis avec des jeux de roulements normaux ou préchargés avec des centres concentriques ou excentriques.

Éléments d'entraînement
Les crémaillères sont fournies en différentes tailles pour répondre aux applications requises pour les applications de haute précision et de couple élevé, les crémaillères sont trempées et rectifiées.

Sélection de taille :

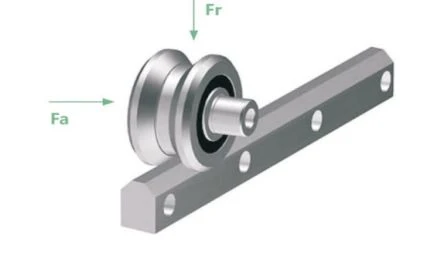

Les données permettent une sélection approximative de la taille du système de guidage requis. Les valeurs Cw sont répertoriées dans ce tableau pour une durée de vie nominale de 108 m (100 000 km) et se réfèrent à un rouleau avec une charge radiale ou axiale pure.

EN cas de chargement et de choc combinés, les données de calcul de la page 5 doivent être consultées, ou une vérification des calculs peut être demandée au fabricant.

Sélection de la force motrice :
Après avoir sélectionné la crémaillère, il faut vérifier la compatibilité des dents d'engrenage du système de guidage avec les forces d'entraînement et les couples requis.
The rack can be supplied precision cut or ardened and ground.The values given are values for shock-free operation,good lubrication and stiff arrangement of the pinion.A safety factor for tooth root stress s>1.4 and a safety fact or for hertzian stress sh>1.0 est pris en compte.

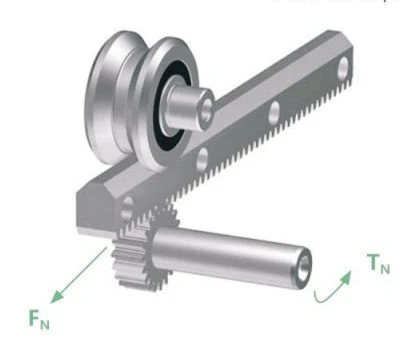

En fonction de votre expérience et de votre application, un facteur de sécurité sB1.0.4.0 doit être pris en compte. La force d'appui FN est liée au nombre de dents Z du pignon.

Vérification de la taille :
Le calcul doit être effectué pour le rouleau soumis à la charge la plus élevée. Les valeurs de durée de vie calculées sont nominales. 90 % de tous les rouleaux atteignent ces valeurs.

Assemblée:
Le réglage du jeu et la prétension-des rouleaux s'effectuent via le moyeu excentrique des rouleaux de la série.
Si un rouleau est situé dans sa position zéro, le jeu des dents de l'engrenage sera la valeur standard de 0,05 mm de jeu en éventail.

La durée de vie du système sera réduite par une tension excessive.

Avec une tension trop faible, les rouleaux ne fonctionneront pas ou s'useront en raison d'un mauvais engrènement.

À l'aide d'une clé plate, l'excentrique du rouleau peut être tourné et préchargé-.

Une précharge correcte signifie que le rouleau porteur-non chargé-peut toujours être tourné manuellement en utilisant une force modérée.

Réglage de la précharge des rouleaux
(1) Desserrez les vis de fixation s, avec le moyeu excentrique en position I, poussez le chariot d'entraînement sur la poutre.

(2) Tournez les moyeux excentriques des rouleaux i et 2 uniformément dans le sens de la flèche jusqu'à ce que le dégagement du flanc de la dent soit au minimum avec l'excentrique réglé à la distance minimale dans la direction verticale, le jeu mesuré est de 0,05 mm. La durée de vie du système sera réduite par une tension excessive.

(3) Tournez l'excentrique des rouleaux 3 et 4 uniformément dans le sens de la flèche et les rouleaux deviendront légèrement précontraints. En les tournant et en pré-chargeant -.

(4) Serrer la vis de fixation S : voir le tableau ci-dessus pour les couples de serrage.

(5) Vérifiez le jeu du pignon à la crémaillère. Le pignon ne doit pas se coincer. Sinon, desserrez le rouleau et répétez le point 2.

(6) Vérifiez la prétension- : les rouleaux qui ne sont pas sous charge doivent pouvoir tourner avec une force modérée. S'ils sont libres, desserrez les rouleaux 3 et 4 et répétez le point 3.

Les brides de montage excentriques KEP ainsi que les rouleaux excentriques VR..B remplissent la même fonction que les rouleaux excentriques VR.A. Si un rouleau est situé dans sa position zéro, le jeu des dents de l'engrenage sera la valeur standard de 0,05 mm de jeu en éventail.
Le jeu est réglé en tournant la bride de montage KEP. Le rôle excentrique se déplace donc radialement vers le rail et le galet s'ajuste.

Le jeu est réglé en tournant la bride de montage KEP, le rôle excentrique se déplace donc radialement vers le rail et le galet s'ajuste.

Pour effectuer le réglage des brides de montage excentriques KEP, les mêmes outils que pour le réglage des rouleaux excentriques VR.A peuvent être utilisés.

Les brides de montage excentriques KEP ont les mêmes dimensions que les brides de montage excentriques KSP. Afin de pouvoir utiliser toute la plage de 1 mm de l'excentrique, il faut percer 12 filetages dans le chariot au lieu de 4 sur les pattes de montage de l'excentrique.

Après une rotation de 30o, les 4 vis doivent être déplacées vers le modèle suivant.

Nous proposons également des systèmes de lubrification compatibles avec les crémaillères. Vous trouverez ci-dessous les paramètres détaillés des systèmes de lubrification, et vous êtes invités à nous consulter et à passer une commande.
Hotline :+86 18944738967 E-mail :ruixinzidonghua@gmail.com ID DE LIGNE :@Miss Yuan

Helical Rack And Pinion utilise de l'acier à haute-densité comme matière première, ce qui le rend adapté aux applications industrielles-à usage intensif.
